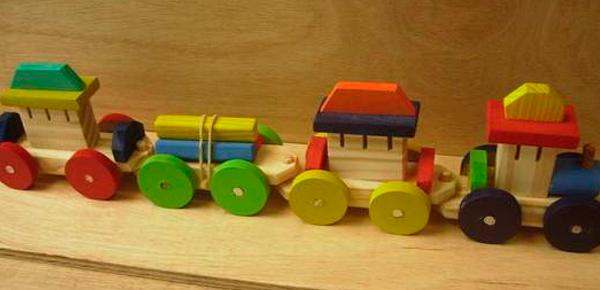

Trenzinho, Projeto Vagões da Locomotiva Feito de Madeira

Trenzinho

Use a criatividade e crie o projeto Trenzinho Vagões da Locomotiva de Madeira para os seus filhos, fácil e prático de fazer.
Um brinquedo divertido para dar de presente em datas comemorativas como aniversário ou dia das crinças !

Confira passo a passo!

TRENZINHO

Materiais:

–  MDF 6 mm e 12 mm

–  Barra de cavilha lisa 6 mm

–  Serra Tico-Tico

–  Lâmina para cortes curvos

–  Lâmina para cortes retos

–  Guia de cortes retos

–  Lixadeira

–  Furadeira

–  Broca 1/4″

–  Serra copo 32 mm

–  Martelo

–  Punção

–  Grampos

–  Cola

–  Pitões e ganchos pequenos



Compre as ferramentas necessárias no Site Dutra Máquinas, clique Projeto Ferramentas e monte o seu projeto também !



Molde:

MOLDE



Como Fazer:

1) Imprima e recorte os gabaritos dos vagões de carga e de passageiro:

2) Coloque a lâmina para cortes retos na Tico-Tico e ajuste a guia de cortes retos em 6 cm:

2-passo

3) Corte tiras de 6 cm no MDF de 6 mm:

3-passo

4) Corte uma peça de 8 cm X 13 cm (teto do vagão de passageiro) e uma peça 4,5cm X 9,8 cm (encaixe do teto):

5) Divida as tiras da seguinte forma: A)2 peças de 10cm (laterais do vagão de passageiro), B) 2 peças 6 cm (frente e traseira vagão de passageiro), C) 4 peças 14,5 cm (cobertura chassis), D) duas peças 4 cm (chassis) E) duas peças 7,5 cm (chassis) F) duas peças 2 cm (chassis) DICA: Como a Tico-Tico tem a sapata, comece cortando primeiro as peças menores:

5-passo

6) Divida a cavilha em 4 peças de 9 cm (eixos das rodas) e 11 peças de 3,5 cm (lateral do vagão):

6-passo

7) Coloque a serra-copo na furadeira e corte as 8 rodinhas no MDF de 12 mm. Em seguida, lixe as rebarbas:

7-passo  7a-passo

VAGÃO DE CARGA:

8) Coloque o gabarito do vagão de carga sobre uma das peças de 14,5 cm X 6 cm (cobertura chassis), marque os furos e o contorno arredondado:

8-passo  8a-passo

9) Faça os furos com a broca 1/4 e lixe para tirar as rebarbas:

9-passo

9a-passo

10) Monte o chassis da seguinte forma: Cole as peças do chassis (D, E e F) na cobertura do chassis conforme o gabarito. Antes da cola secar, coloque as cavilhas de 9 cm nas fendas entre as peças coladas, para conferir e ajustar se necessário, pois estas deverão rodar com folga:

10-passo

10a-passo

11) Cole a peça de 14,5 cm sobre o chassis:

11-passo

11A-passo

12) Fure a base e as laterais com a broca 5/64.Coloque a lâmina para cortes curvos na Tico-tico e corte a frente arredondada do chassis:

12-passo

13) Lixe a peça toda para acertar as imperfeições:

13--passo

14) Coloque as cavilhas nos vãos do chassis e confira se está rodando com folga. Se necessário lixe as cavilhas. Passe cola nas pontas das cavilhas e cole as rodas:

14-passo

15) Cole as 11 cavilhas de 3,5 cm nos furos:

15-passo   15a-passo

VAGÃO DE PASSAGEIROS:

16) Monte o chassis da seguinte forma: Cole as peças do chassis (D, E e F) na cobertura do chassis conforme o gabarito. Antes da cola secar, coloque as cavilhas de 9 cm nas fendas entre as peças coladas, para conferir e ajustar se necessário, pois estas deverão rodar com folga:

16-passo

17) Cole a peça de 14,5 cm sobre o chassis:

17-passo

18) Coloque o gabarito sobre o chassis montado e marque o contorno arredondado:

18-passo

19) Coloque a lâmina para cortes curvos na Tico-tico e corte a frente arredondada do chassis e depois lixe a peça toda para acertar as imperfeições:

19-passo

20) Coloque o gabarito sobre as peças A (laterais do vagão) e marque os furos das janelas com a punção:

20-passo

21) Coloque a serra-copo na furadeira e faça os furos das janelas:

21-passo

22) Lixe para tirar as rebarbas das janelas:

22-passo

23) Monte e cole as paredes do vagão conforme foto:

23a-passo  23b passo

23c passo  23d

24) Coloque as cavilhas nos vãos do chassis e confira se está rodando com folga. Se necessário lixe as cavilhas. Passe cola nas pontas das cavilhas e cole as rodas:

24-passo

25) Centralize e cole a peça de 4,5cm X 9,8 cm (encaixe do teto) na peça de 8 cm X 13 cm (teto do vagão de passageiro):

25a-passo  25b-passo

26) Faça um furo na parte de trás e da frente dos vagões com a broca 5/64:

26a-passo  26b-passo

27) Aparafuse o pitões e os ganchos para o engate nos dois vagões:

27-passo
