Instalando a tocha

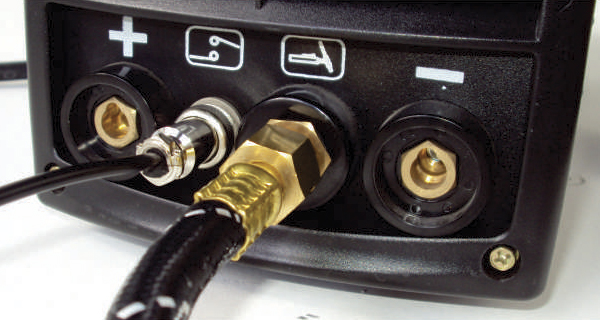

1) A tocha possui dois cabos separados com conectores especiais, para conectar o cabo mais grosso, basta rosquear e apertar com uma chave em sentido horário até que esteja bem fixado para evitar vazamentos e mal contato;

2)  O cabo mais fino contém um conector mais sensível na ponta, para fixá-lo basta encaixar (só existe uma posição), e então rosquear em sentido horário.
painel

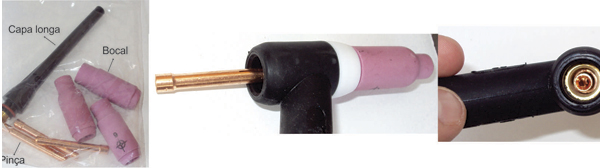

3)  Após dimensionados o diâmetro do tungstênio e os respectivos bocal e pinça, é hora de monta-los  na tocha.
Consumiveis



4)  Afiar o tungstênio. É uma operação simples, mas que necessita de alguns cuidados como segue abaixo na seção “preparando o tungstênio’’;

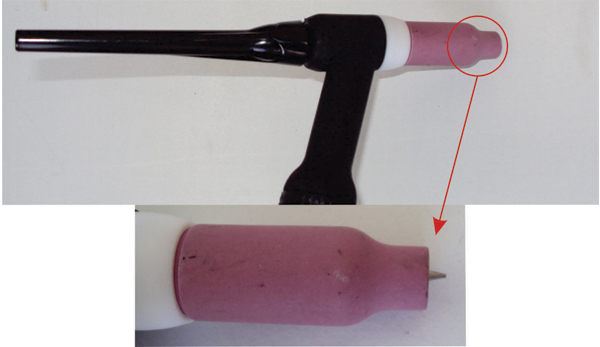

5) Primeiro iremos rosquear o bocal de cerâmica ao difusor para depois inserir o tungstênio, assim conseguimos mantê-lo a uma distância controlável para fixá-lo com a capa. A altura do tungstênio para fora do bocal deve ser aproximadamente o seu próprio diâmetro;

6) Rosquear a capa atentando-se para regular a altura do eletrodo tungstênio, pois é ela quem dá a fixação necessária ao conjunto pinça/tungstênio;

7) Conectar o cabo da garra negativa ao terminal positivo da máquina.

8)  As indicações de como proceder com o painel da máquina, regulagens e dicas constam no manual do modelo adquirido.
Bocal-tungstenio





Preparando o Tungstênio

1)  Para afiar o tungstênio é necessário que a pedra utilizada seja direcionada apenas para esse trabalho, o uso para outros materiais pode contaminar o tungstênio e influenciar na qualidade da solda;

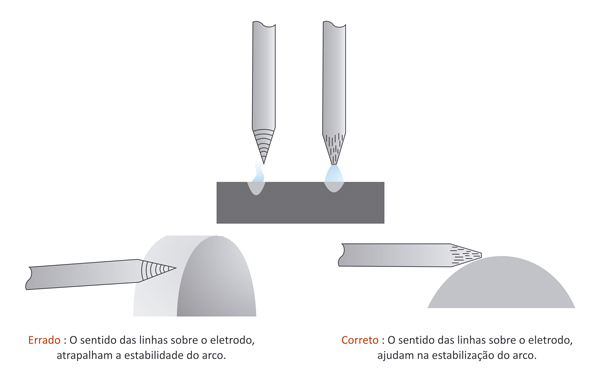

2)  Observe a imagem ilustrativa como guia para afiação do tungstênio.
afiacao





Instalando o gás

1)  O regulador utilizado para mistura Mig/Mag será o Argônio, e para CO² o próprio;

2)  No caso do regulador para Argônio sua rosca é macho, e para CO² fêmea;

3)  Após fixar o regulador no cilindro, basta ligar a mangueira do gás ao pino da válvula  localizada no painel traseiro da máquina. Fixar com abraçadeiras de ferro para evitar  desperdícios ou desvios na pressão do gás.



Instalações elétricas

1) Em primeiro lugar mantenha- se  isolado para realizar qualquer intervenção elétrica em seu equipamento;

2)  Adquirido o modelo trifásico ou monofásico é importante verificar se a rede a ser ligado é adequada a tensão de alimentação do equipamento;

3) Dimensionar o plug (tomada) para conexão à rede (lembrando que o consumo da máquina é medido em Amperes);

4) Para conectar sua máquina à tomada:
– Ligue os cabos (fase) aos pinos iguais do plug macho;
– O fio terra deve ser conectado ao pino mais grosso do plug;
– Verificar a boa fixação nas ligações;
– Conectar o plug macho a tomada.

Importante : Boas conexões e um bom isolamento de emendas são essenciais para economia de energia e melhor rendimento dos equipamentos.



Fonte: Blog Boxer.
