Como usar paquímetro? Conheça os tipos e seu uso
Máquinas e Ferramentas

Como usar paquímetro? Conheça os tipos e seu uso

jul 31, 2024

Quando se trata de precisão e exatidão na medição, uma ferramenta se destaca: o paquímetro. Seja você um pedreiro experiente ou dono de uma empreiteira, entender como essa ferramenta pode facilitar seu trabalho é essencial. Vamos falar tudo sobre paquímetros neste post completo, preparado especialmente para você!

O que é paquímetro?

O paquímetro é uma ferramenta de medição que permite medir com precisão milimétrica dimensões internas, externas e profundidades de objetos. É uma ferramenta indispensável em muitas áreas, como a mecânica, a carpintaria e a engenharia, nas quais medições precisas são cruciais.

Imagine que você precisa medir o diâmetro interno de um tubo ou a profundidade de um furo. Com um paquímetro, essa tarefa se torna muito mais fácil. Essa ferramenta é composta por uma régua graduada e um cursor deslizante com uma escala adicional, o que permite leituras altamente precisas.

O paquímetro é composto por diferentes partes que o tornam tão essencial, sendo elas:

  • Régua graduada: a parte fixa com uma escala em milímetros ou polegadas;
  • Cursor deslizante: parte móvel que se ajusta para medir o objeto;
  • Escala vernier: utilizada para aumentar a precisão da leitura;
  • Mandíbulas: utilizadas para medições internas e externas;
  • Sonda de profundidade: utilizada para medir profundidades.

Quando o paquímetro é utilizado?

O paquímetro é utilizado em diversas situações onde a precisão é fundamental, por exemplo, na construção civil, as medições precisam ser exatas para garantir que as estruturas sejam seguras e duráveis, como na fundação de uma construção. O paquímetro é frequentemente utilizado para medir diâmetros de tubos, espessuras de materiais e outras dimensões críticas.

Em oficinas de metalurgia, o paquímetro é uma ferramenta fundamental. É usado para medir peças de metal com precisão, garantindo que cada peça se encaixe perfeitamente nas montagens finais. Isso é importante para evitar problemas como folgas ou encaixes inadequados que podem comprometer a integridade estrutural.

Tipos de paquímetro

Existem vários tipos de paquímetro disponíveis no mercado, cada um adequado para diferentes aplicações e necessidades. Conhecer os tipos de paquímetro ajuda a escolher a ferramenta certa para cada tarefa. Confira abaixo mais detalhes dos tipos de paquímetro:

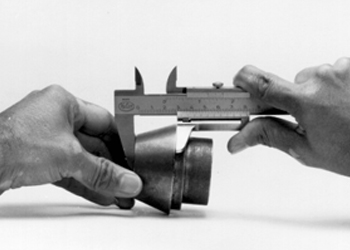

Paquímetro analógico

O paquímetro analógico, também conhecido como paquímetro vernier, é o tipo mais tradicional. Ele possui uma régua graduada e um cursor deslizante com uma escala adicional (a escala vernier) que permite leituras precisas. O uso do paquímetro analógico é devido à sua simplicidade e confiabilidade.

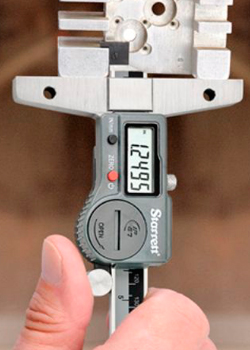

Paquímetro digital

O paquímetro digital é uma versão moderna que utiliza um display eletrônico para mostrar as medições. Ele é fácil de ler e pode alternar entre diferentes unidades de medida (milímetros e polegadas) com o apertar de um botão. Além disso, os paquímetros digitais geralmente possuem funções adicionais, como zeragem em qualquer ponto da régua, o que facilita a medição de profundidades e diferenças.

Paquímetro de relógio

O paquímetro de relógio, ou paquímetro com mostrador, possui um mostrador analógico que facilita a leitura das medições. Ele é especialmente útil em ambientes onde a visibilidade é um problema, pois o mostrador amplifica a leitura, tornando-a mais fácil de visualizar.

O que pode ser medido com um paquímetro?

Um paquímetro pode ser utilizado para medir uma variedade de dimensões, devido às suas diferentes partes que o compõem. Por exemplo, as mandíbulas externas do paquímetro são usadas para medir a largura, o comprimento ou o diâmetro externo de um objeto. Isso é útil para verificar as dimensões de peças que precisam se encaixar em outras, como rolamentos ou eixos.

Já as mandíbulas internas são usadas para medir diâmetros internos de objetos, como tubos ou furos. A sonda de profundidade do paquímetro permite medir a profundidade de furos e reentrâncias. Isso é útil em aplicações como a instalação de parafusos de cabeça chata, em que a profundidade precisa ser precisa para garantir uma fixação adequada.

Além disso, para quem está iniciando na área de engenharia mecânica e precisa fazer medições milimétricas, não deixe de conferir o nosso artigo sobre micrômetro: o que é e para o que serve!

Como se lê um paquímetro?

Ler um paquímetro pode parecer complicado quando se usa pela primeira vez, mas, com um pouco de prática, torna-se uma tarefa simples. Veja algumas dicas de como você pode fazer isso, conforme cada tipo de paquímetro:

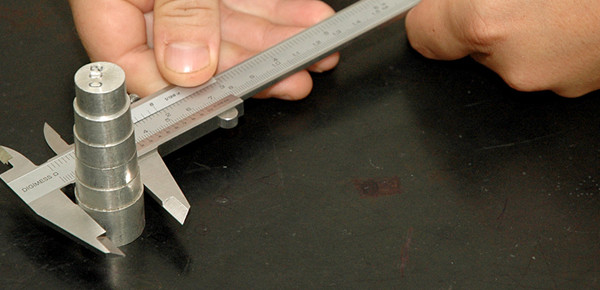

Leitura de paquímetro analógico

  • Alinhe as mandíbulas: feche as mandíbulas do paquímetro no objeto a ser medido;
  • Leia a escala principal: observe a marca na escala principal onde o zero da escala vernier está alinhado;
  • Leia a escala vernier: observe a linha na escala vernier que está alinhada com qualquer linha na escala principal. A leitura desta linha fornece a parte decimal da medição.

Leitura de paquímetro digital

  • Zere o paquímetro: ligue o paquímetro e ajuste as mandíbulas para garantir que ele esteja zerado;
  • Alinhe as mandíbulas: feche as mandíbulas no objeto a ser medido;
  • Leia o display: a medição é exibida diretamente no display digital, facilitando a leitura.

Leitura de paquímetro de relógio

  • Alinhe as mandíbulas: feche as mandíbulas no objeto a ser medido;
  • Leia a escala principal: observe a marca na escala principal;
  • Leia o mostrador: o mostrador amplifica a leitura, facilitando a interpretação da medição.

Qual é o tipo de paquímetro mais usado?

O tipo de paquímetro mais usado pode variar conforme a aplicação específica e as preferências do usuário. Por exemplo, o paquímetro digital é amplamente utilizado devido à sua facilidade de leitura e precisão. Já o paquímetro analógico é muito utilizado em ambientes onde a eletrônica pode ser afetada, como nas oficinas mecânicas.

Viu como é uma ferramenta indispensável para quem busca precisão e exatidão nas medições? Seja você um pedreiro, um mecânico ou o dono de uma empreiteira, entender como escolher e utilizar um paquímetro pode fazer toda a diferença na qualidade do seu trabalho!

Se você quer saber mais sobre outros tipos de informações sobre máquinas e ferramentas, continue a visita em nosso blog e não deixe de olhar a nossa loja com os melhores instrumentos de medição do mercado!

2 Comments

  • sou Torneiro Mecânico, e posso dizer que os paquímetros analógicos são muito mais confiáveis do que os digitais, pelo motivo de os paquímetros digitais poderem apresentar falhas, pois são digitais, o que não acontece com os analógicos, pois a leitura só depende da atenção e boa posição do paquímetro em relação a peça a ser medida. Os paquímetros digitais podem até apresentar maior resolução, mas, de que adianta ter um peça que precisa ter exatidão de 0,01mm e usar um paquímetro digital para medi-la, se em tese, você pode utilizar um micrômetro que é totalmente mais confiável do que um paquímetro digital. Fica a dica. Obrigado pela atenção senhores.

    • Muito bom ter uma opinião de profissionais da area
